PoE 接線教學｜路由器、交換器、AP 與監視器怎麼接

看圖學接線｜先分清楚 4 台設備

天花板上的 AP、門口的監視器，旁邊沒有插座，怎麼供電？

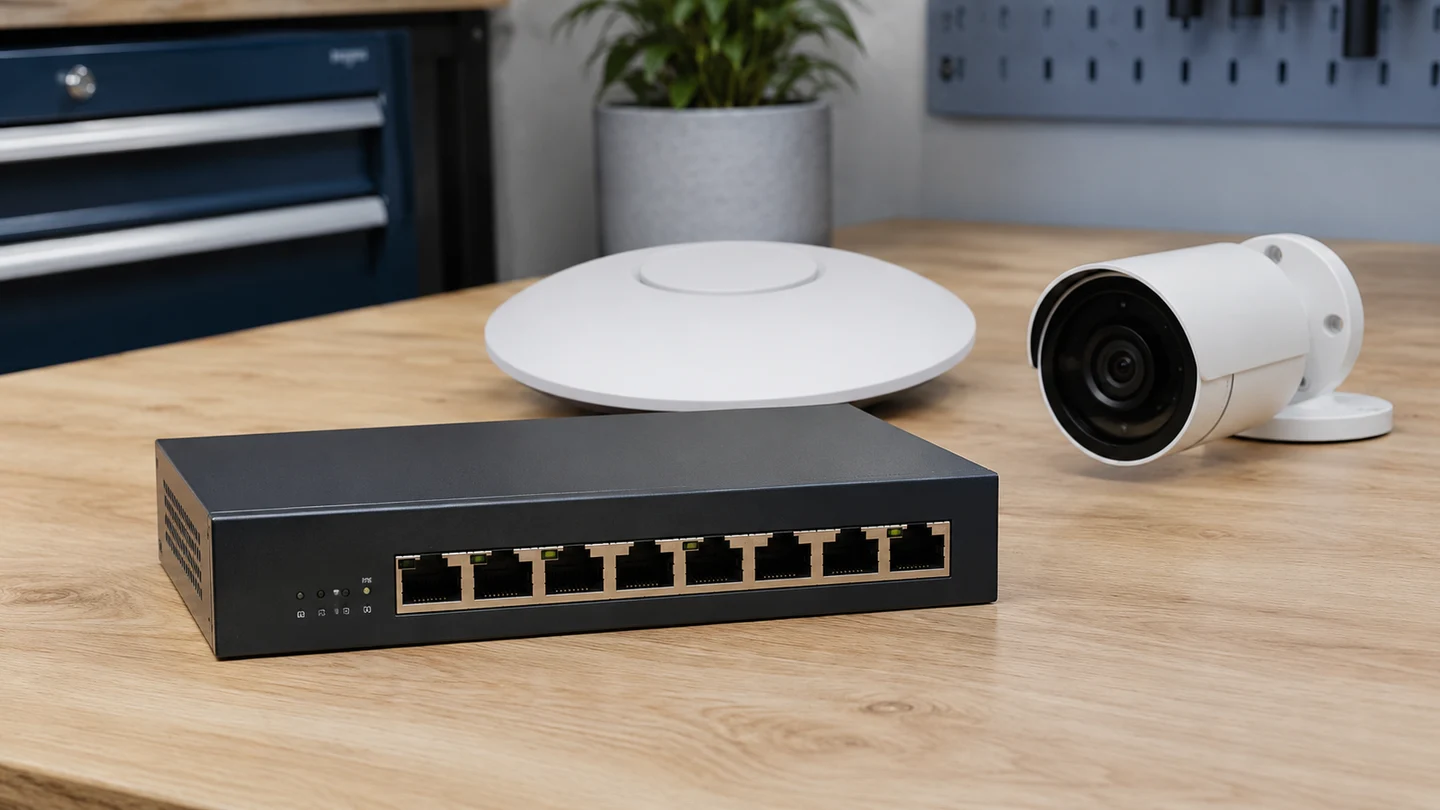

設備與交換器都支援相容的 PoE 時，一條網路線就能同時傳資料和供電。下面用「1 台 AP＋1 支網路監視器」示範接線關係。

本例由它的 LAN 網路孔把網路送往交換器。

將網路分給設備，並由支援 PoE 的孔供電；交換器本身也要接電源。

把有線網路轉成 Wi-Fi。是否支援 PoE，要看該台型號。

本例使用支援 PoE 的機型；不是所有監視器都能這樣接。

接線前先確認：設備的 PoE 類型相容，交換器每孔與整台的供電都夠。舊式被動 PoE 不能只看接頭相同就混接；不確定先查型號。現有正常運作的網路，先別拔線照改。

這 3 條網路線，分別接哪裡？

先看文字辨認孔位，不要照照片的孔位順序插。以下是一般「路由器＋獨立 PoE 交換器」的示範。

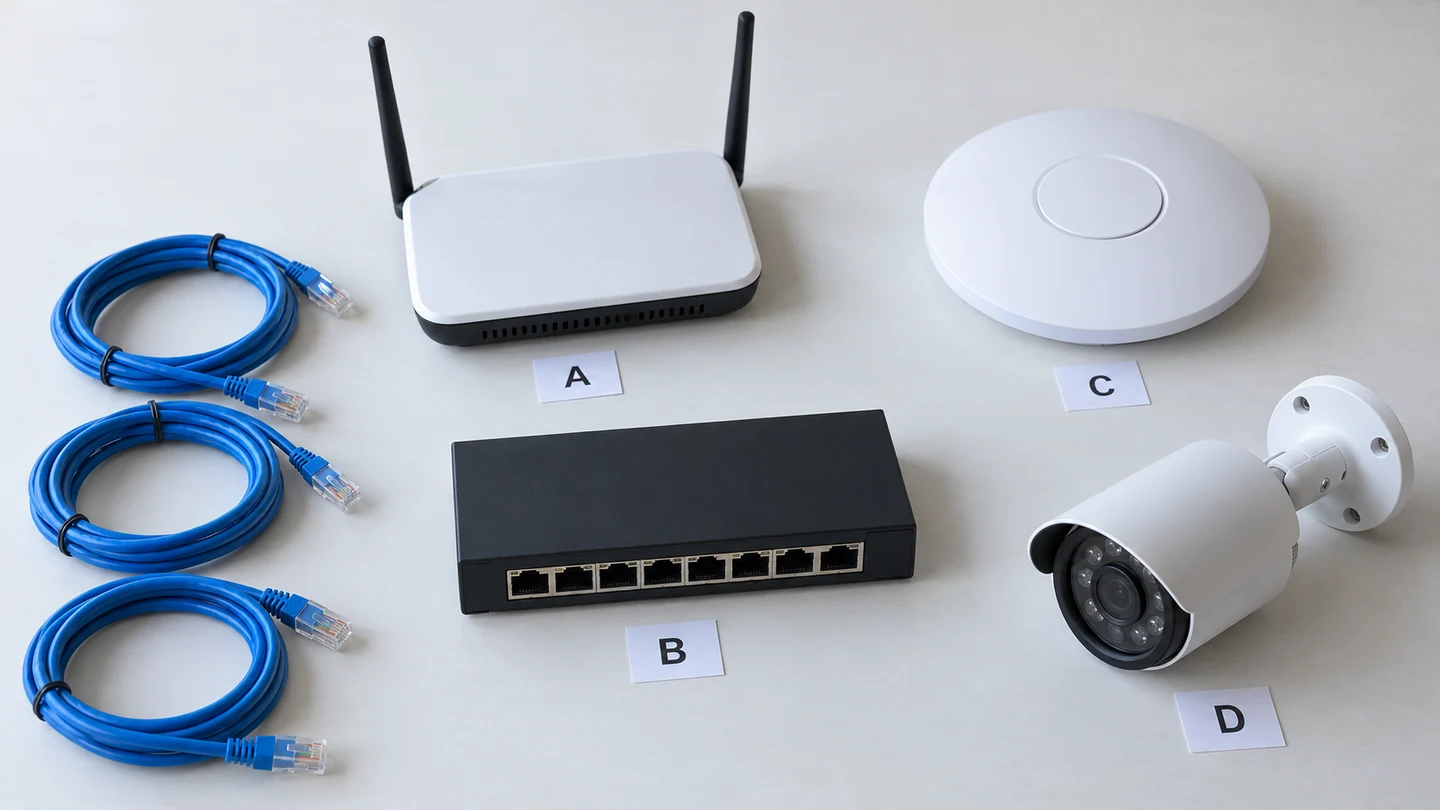

A 路由器 LAN家裡網路的來源

↔

B 交換器網路孔依原廠說明選上行／一般資料孔

路由器的 WAN 是另一側、連向外部網路的入口；本例從 LAN 往下接交換器。交換器不會自己產生網際網路。

B 相容的 PoE 孔不是每一孔都一定供電

↔

C AP 的網路／PoE 輸入孔依 AP 標示或說明書確認

不要只看插得進去，還要確認供電規格符合；有些 AP 有不只一個孔，不能任意挑一孔。

B 另一個相容的 PoE 孔AP 和監視器分別接

↔

D 監視器 PoE 網路孔本例為支援 PoE 的網路攝影機

這 3 條只是在算設備間的網路線。路由器對外的線路、交換器的電源線，以及錄影設備的連線，另依現場配置。

有沒有電？
依說明書看交換器的電源燈、PoE 狀態，以及設備是否啟動。燈號名稱與顏色依型號不同；不亮先查供電和線路，不要直接重設全部設備。
有沒有連上網路？
看對應孔的連線燈，再確認 AP 或監視器能否在管理介面找到。燈亮只是一項線索，不等於一定能上網。
功能設定完成了嗎？
AP 還要依原廠流程設定 Wi-Fi 名稱與密碼；監視器則要依需求加入管理 App 或錄影主機。不是接上 PoE 就自動完成 Wi-Fi、遠端觀看和錄影。

小練習：1 台 AP＋2 支監視器，要幾個 PoE 孔？

3 個相容且供電足夠的 PoE 孔。另外還要一個能連回路由器的網路孔；如果都使用同一組網路孔，合計會占用 4 孔。

標示「4 個 PoE 孔」不代表接滿 4 台後，還一定有孔連路由器；請再看有沒有額外上行孔、各孔用途，以及總供電是否夠用。

AP 有亮燈卻沒有 Wi-Fi，先換更大瓦數的交換器？

先不要急著買。確認 AP 的設定是否完成、網路線是否接對、路由器到交換器的連線是否正常，再依原廠訊息排查。只看到亮燈或沒看到 Wi-Fi，都不足以判定是瓦數不足。

記住：網路從 A 來，電力由 B 供，C／D 各接一條線。本例只適用於已核對相容性的設備組合。

已確認相容性與規格？到 ANGE 商店看設備。需要連同拉線規劃，可看網路建置服務。

想多了解：PoE 瓦數、標準和網速

802.3af、802.3at、802.3bt 和被動式 PoE 不是同一種供電方式。被動式還需確認電壓與接線要求。

每孔功率與整機 PoE Budget 都要符合需求；不能把孔數乘每孔最高瓦數當成整台總功率。部分機型的總功率會因電源配置而不同。

W 是供電功率；1G、2.5G 等是資料連線速率。供電更大不等於網路更快。若是 PoE 錄影主機、既有隔離網路或其他接法，應依該系統說明另外核對。
